GWInstek DAQ-908 kapcsolómodul DAQ-9600 adatgyűjtő rendszerhez

Rövid leírás

A DAQ-9600 adatgyűjtő rendszer egy moduláris adatgyűjtő rendszer, nagy rugalmassággal és nagyobb teljesítménnyel. A mainframe 3 modulhellyel van felszerelve, és egy beépített precíziós 6 1/2 digitális DMM a teszt és mérés központi eleme. 6 modul áll rendelkezésre a különböző mérési igények kielégítésére.

A DAQ-9600 moduláris felépítése 3 modulfoglalatot és 6 opcionális modult tartalmaz, beleértve az általános célú modulokat (DAQ-900/DAQ-901), a többfunkciós modult (DAQ-903), a mátrix modult (DAQ-904), kapcsolómodul (DAQ-908) és nagyfeszültségű és nagyáramú modul (DAQ-909). A felhasználók tetszőlegesen kombinálhatják és párosíthatják a mérési igényeknek megfelelően.

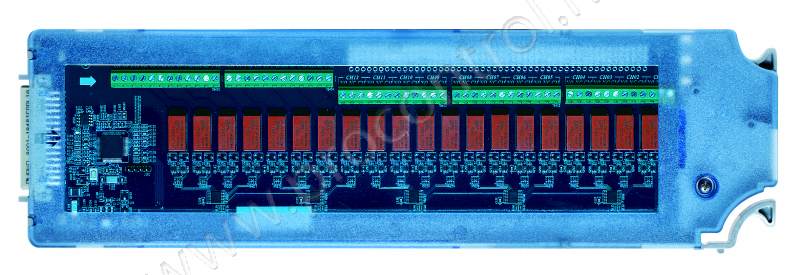

A DAQ-908 egy általános célú kapcsolómodul, 20 független egypólusú, kétállású (SPDT) relével, használható DUT-k teljesítményciklusára, ellenőrző jelzőlámpákra és állapotjelző lámpákra. A DAQ-908 külső teljesítményreléket és mágnesszelepeket is képes aktiválni. A DAQ-908 mátrix és multiplexer modulokkal való kombinálása során a kapcsolórendszerek testreszabhatók. A 300 V és az 1 A érintkező akár 50 W-ot is képes kezelni, ami elegendő több hálózati kapcsolási alkalmazáshoz.

Mentés

Műszaki leírás

FONTOS! A DAQ-908 általános célú kapcsolómodul megfelelő működéséhez frissítse a firmware-t
- DAQ-9600 Mainframe ~ Master V1.04-re, Slave V1.01-re legalább
- DAQ-Data Logger PC Software ~ V1.06-ra legalább
