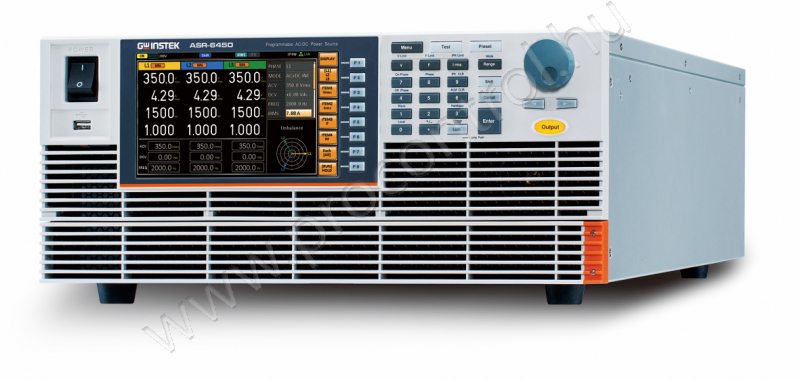

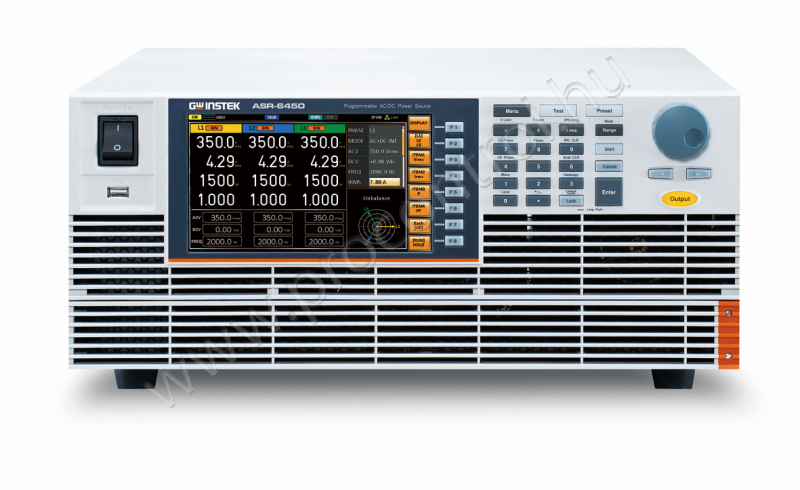

GWInstek ASR-6600 Többfázisú programozható AC/DC
ASR-6450, ASR-6600 Többfázisú programozható AC/DC
áramforrás
Rövid leírás
Az ASR-6000 sorozat két figyelemre méltó modellből áll: az ASR-6450 AC/DC 4,5kVA és az ASR-6600 AC/DC 6kVA. Ezek a modellek jelentős mérföldkövet jelentenek a GW Instek számára, mint az első önálló egységek, amelyek támogatják az AC egy-/háromfázisú bemenetet és kimenetet, névleges egyenáram-kimenettel párosítva. A harmadik generációs félvezető szilícium-karbid (SiC) technológiát alkalmazva a sorozat figyelemre méltó 4U 6kVA nagy teljesítménysűrűséget és nagy teljesítményű AC/DC áramforrást ér el. Az ASR-6000 sorozat páratlan rugalmasságot és funkcionalitást kínál, mivel képes emulálni a különféle energiakörnyezeti változásokat, például kiegyensúlyozott és kiegyensúlyozatlan háromfázisú forgatókönyveket, fáziskimaradást és többcsatornás kimenetet háromfázisú módban.
Az ASR-3000-es és ASR-6000-es sorozatok közötti fő különbség a teljesítményükben rejlik. Az ASR-3000 4kVA-ig terjedő alkalmazásokhoz optimalizált, míg az ASR-6000 kapacitásait 6kVA-18kVA-ig (36kVA tba a Q3-ban) bővíti, így ideális tesztelési megoldást jelent a nagy teljesítményű szerver tápmodulokhoz. CRPS redundáns funkciók.
Azok az ügyfelek számára, akik egyfázisú vagy háromfázisú, 4 kVA vagy nagyobb teljesítményű váltakozó áramú kimeneti funkcionalitást igényelnek, az ASR-6000-kiváló választás, amely képes átfogó háromfázisú tápellátást biztosítani. Ez leegyszerűsíti a tesztelés beállítását, és jelentősen növeli a nagy teljesítményű szerver tápegység tesztelésének hatékonyságát, kifejezetten nagy teljesítményű AI-szerverekhez szabva.
Tulajdonságok
-
A harmadik generációs félvezető szilícium-karbid (SiC) technológiát alkalmazza, hogy 4U 6kVA nagy teljesítményű, nagy teljesítménysűrűségű AC/DC áramforrást hozzon létre
-
Az AC bemenet támogatja az egyfázisú és háromfázisú, 200V-240V±10% fázisfeszültséget (Delta vagy Y csatlakozás)
-
10 kimeneti mód: beleértve a külső bemeneti jel frekvenciáját és a hálózati szinkronizálást (SYNC), a külső feszültségvezérelt belső erősítő kimenetet (VCA)
-
Többcsatornás kimeneti funkció
-
Támogatja az 1P2W, 1P3W, 3P4W kimenetet
-
AC maximális kimeneti fázisfeszültség: 350 Vrms vonali feszültség: 700 Vrms
-
AC kiegyensúlyozott és aszimmetrikus háromfázisú, fáziskiesés kimeneti funkciók
-
Programozható kimeneti impedancia beállítás
-
Kétcsatornás feszültség/áram kimenet felügyeleti funkció
-
A kimeneti feszültség növekedési ideje három tartományban állítható
-
Támogatja a sorozatszerkesztést és az emulációs kimeneti módot
-
Erőteljes tetszőleges hullámforma szerkesztési és kimeneti funkció, amely több tízezer hullámforma szerkesztésére és kiadására képes
-
Fejlett webszerver-vezérlés az adatgyűjtési funkció támogatásához
-
100. rendű harmonikus mérési funkció
-
Támogatja a külső párhuzamos csatlakozást a kimeneti teljesítmény növelése érdekében
-
Standard interfészek: RS-232C, USB, LAN
-
Választható interfészek: CAN Bus, DeviceNet, GPIB
A csomag tartalma
-
Gyors üzembe helyezési útmutató
-
Biztonsági útmutató
-
Bemeneti csatlakozó fedél
-
Kimeneti csatlakozó fedél
-
Rézlemez a delta csatlakozó bemenethez (1-es jel)
-
Rézlemez egyfázisú és Y csatlakozó bemenethez (2-es jel)
-
Rézlemez a delta csatlakozó bemenethez (3-as jel)
-
Rézlemez az 1P kimenethez (4-es jel)
-
GRA-451-E Rack-re szerelhető adapter (EIA)
-
USB-kábel (USB 2.0 Type A - Type B kábel, kb. 1,2M
Mentés
Típusok
ASR-6450 4.5kVA High-Performance AC/DC Power Supply, ASR-6600 6kVA High-Performance AC/DC Power Supply
Opciók
-
ASR-003 GPIB interfész kártya
-
ASR-004 DeviceNet interfészkártya
-
ASR-005 CAN BUS interfész kártya
-
ASR-006 Külső párhuzamos kábel
-
GRA-451-E Rack-re szerelhető adapter (EIA)
-
GRA-451-J Rack tartó adapter (JIS)
-
GPW-008 6RV3 tápkábel
-
GPW-009 6RVV3 tápkábel
-
GPW-010 6RVT3 tápkábel
-
GPW-011 6RV5 UL tápkábel
-
GPW-012 6RVV5 VDE tápkábel
-
GPW-013 6RVT5 PSE tápkábel
-
GPW-014 6RV4 UL tápkábel
-
GPW-015 6RVV4 VDE tápkábel
-
GPW-016 6RVT4 PSE tápkábel
|
Termékkód: |
350513 |
Gyártó: |
GW Instek
|
|
