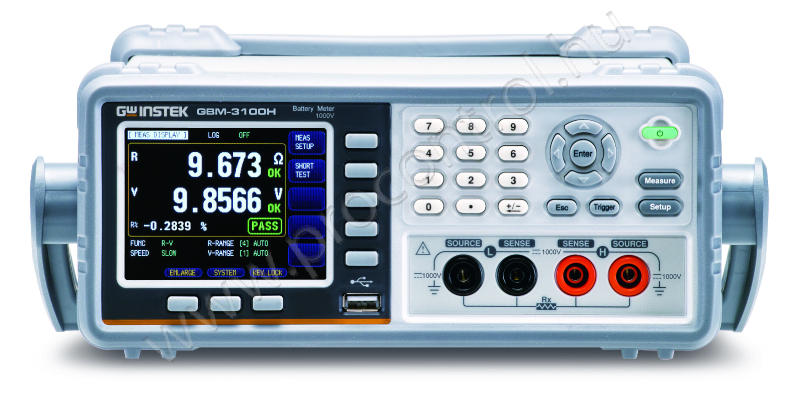

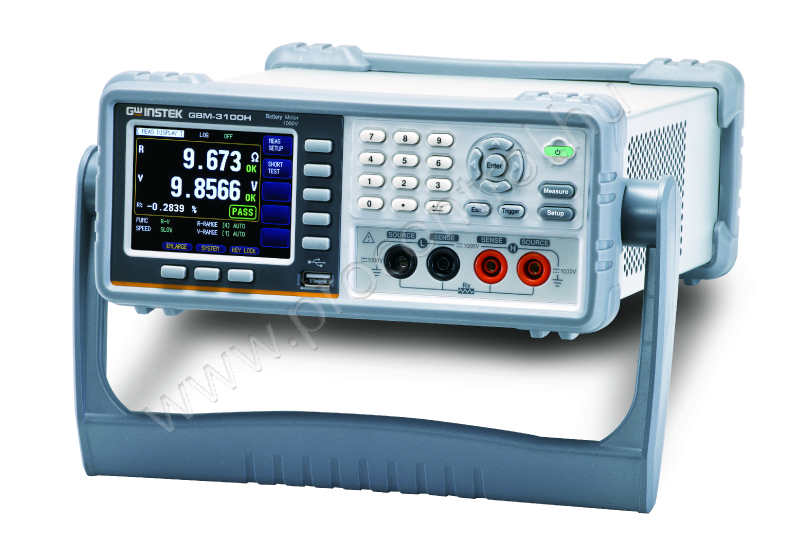

GWInstek GBM-3100H 1000V akkumulátor mérő

Rövid leírás

Az új GBM-3100H a meglévő GBM-3000 sorozat bővítőmodellje, amely 1000V DC feszültségig képes mérést végezni, amely alkalmas EV és PHEV akkumulátorok mérésére. Ez a kibővített modell 3,5"-es színes kijelzővel van felszerelve, és nagy mérési pontossággal rendelkezik (0,01%) az akkumulátorfeszültség és (0,5%) az akkumulátor belső ellenállása tekintetében.
A GBM-3000 sorozat, amely 1 kHz-es váltakozó áramot használ tesztjelként, és méri az akkumulátor feszültségét és belső ellenállását 1000 V-ig (GBM-3100H), 300 V-ig (GBM-3300) és 80 V-ig (GBM-3080). A sorozat 3,5"-es TFT LCD-vel, 4 vezetékes mérési módszerrel, nagy felbontású (6 számjegyű feszültség / 5 számjegyű ellenállás) mérési kijelző képességgel, valamint független GO/NOGO feszültség- és ellenállásmeghatározással, különféle kommunikációs interfészekkel stb. megfelelnek a különböző típusú akkumulátorméréseknek, az egycellástól az akkumulátorcellán át a végtermékig stb., hogy megkönnyítsék a felhasználókat a pontos mérések elérésében a gyártás minden szakaszában.

Tulajdonságok

• 3,5"-es TFT LCD (320x240)
• Mérés: DC feszültség és AC ellenállás
• - Feszültségmérés: 1000 V (GBM-3100H) vagy 300 V (GBM-3300) vagy 80 V (GBM-3080), alappontossága: 0,01%
• - Ellenállásmérés: 0m? ~ 3,2k? (max.), alappontossága: 0,5%
• Mérési felbontás 0,1µ? és 10µV-ig, alkalmas egycellás mérésre
• Független GO/NOGO meghatározási funkció a feszültséghez és az ellenálláshoz
• Standard interfészek: USB host/eszköz, RS-232C és Handler
• Az üzemeltetéséhez szükséges alapvető feltételek:
• - Kalibrálás: Évente
• - Reset beállítás: Végezzen rövidzárlat megszüntetést a tesztelés előtt
• - A specifikációk legalább 60 perc felmelegedés után érvényesek.
• - Tesztáram pontossága: 10%
• - Tesztáram frekvencia pontossága: 1kHz (±0.5Hz)
• Specifikáció körülmények: Hőmérséklet: 23°C±5°C, Páratartalom: <70%RH (nem lecsapódó)
• Működési körülmények: Hőmérséklet 0°C ~ 40°C,
• Relatív páratartalom < 70%RH (nem lecsapódó)
• Tárolási körülmények: Hőmérséklet -40°C ~ 70°C, Relatív páratartalom < 80%RH (nem lecsapódó)
• Áramforrás: AC 100-240V, 50-60Hz ;
• Fogyasztás max. 10W
• Méretek és tömeg: 264 (Sz) x 107 (Ma) x 350 (Mé) mm, kb. 2,8 kg
• Teszt sebesség
• - Lassú: 4 alkalom/másodperc
• - Közepes: 11 alkalom/másodperc
• - Gyors: 25 alkalom/ másodpercenként
• - Extrém gyors: 60 alkalom/ másodperc
• Tartomány: Automatikus tartomány, Tartási tartomány, Névleges tartomány
• Összehasonlító: ABS, PER és SEQ
• Kezelő ellenállás: HI/IN/LO, feszültség HI/IN/LO és
• Csengő: KI, Pass, Fail
• Indító: INT, EXT
• Interfész: RS232C, USB gazdagép/eszköz, Handler

A csomag tartalma

• 1 db Biztonsági lap
• 1 db Tápkábel
• 1 db GBM-01 4 vezetékes (kelvin klip) mérővezeték, 90V (max.), kb. 1100mm
• 1 db CD - a teljes felhasználói kézikönyv, USB-illesztőprogram
• Ingyenesen letölthető: Akkumulátor mérő PC Szoftver

Mentés

Típusok

GBM-3100H 1000V Battery Meter,
GBM-3300 300V Battery Meter,
GBM-3080 80V Battery Meter

(including RS-232C/USB device/host and HANDLER interface)

Opciók

• GBM-02 4 vezetékes (egytűs) mérőszonda, 90V (max.), kb. 1100 mm
• GBM-03 4 vezetékes (ikertűs) mérőszonda, 300V (max.), kb. 1400 mm
• GBM-03A 4 vezetékes (ikertűs) tesztszonda, 1000V (max.), kb. 1400 mm
• GBM-S1 rövid rúd (GBM-02/GBM-03 esetén)
• GTL-232 RS-232C kábel, 9 tűs aljzat, null modemhez, kb. 2000 mm
• GTL-246 USB kábel, A-B típusú, kb.1200mm
• GRA-422 Rack rögzítő készlet

Funkciók

• Akkumulátor gyártás, kutatás-fejlesztés, értékesítés, felhasználás
