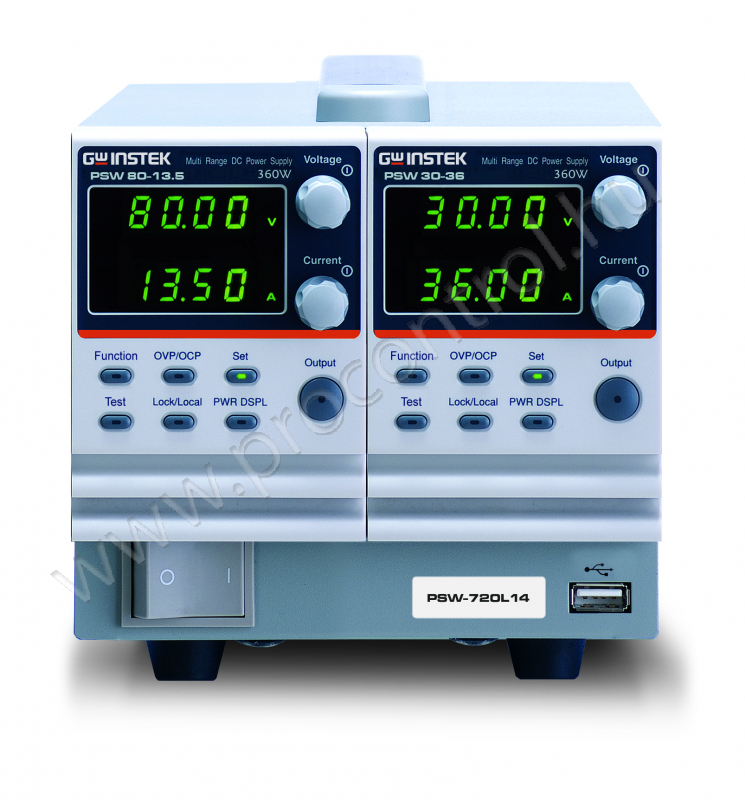

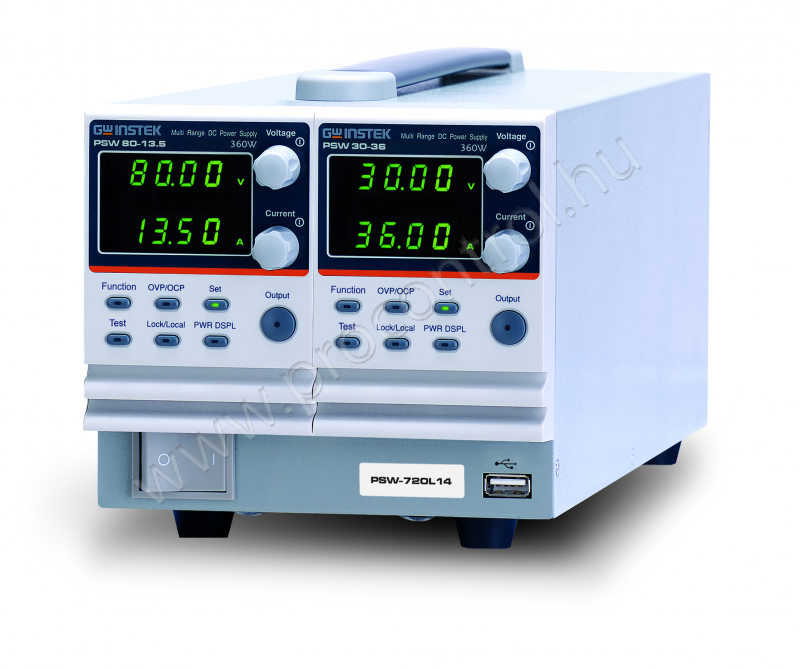

GWInstek PSW-720L11 Többcsatornás kapcsolóüzemű egyenáramú tápegység

Rövid leírás

A PSW-Multi sorozat többcsatornás opciók széles választékát kínálja a fokozott rugalmasság és sokoldalúság érdekében.
A többcsatornás, kétcsatornás és háromcsatornás modellekkel a PSW-Multi Series zökkenőmentes és szinkronizált működést kínál, 0,1 ms-nál kisebb kimeneti késleltetéssel az ugyanazon feszültségmodulon belüli csatornák között. Ez lehetővé teszi a DUT egyidejű stimulálását, így ideális olyan alkalmazásokhoz, amelyek precíz és összehangolt tesztelést igényelnek.
Ezenkívül a PSW-Multi sorozat a kis- és nagyfeszültségű modulok átfogó választékát kínálja, lehetővé téve az ügyfelek számára, hogy saját igényeiknek megfelelően konfigurálják tápegység-beállításaikat. Legyen szó kisfeszültségű vagy nagyfeszültségű tesztelésről, a PSW-Multi Series biztosítja a szükséges rugalmasságot a tesztelési forgatókönyvek széles köréhez.

Tulajdonságok

• Többcsatornás: maximum 720 W kétcsatornás modelleknél és maximum 1080 W háromcsatornás modelleknél; A kimeneti késleltetés az azonos feszültségmodullal rendelkező csatornák között kevesebb, mint 0,1 ms
• Többféle feszültségkombináció: az alacsony feszültségű kombinációk 30V/40V/80V/160V közül választhatók; nagyfeszültségű kombinációk 250V/800V közül választhatók
• Fejlett webszerver: SCPI parancsokat hajt végre; vezérlés a szerveren keresztül; Adat napló; szekvencia szerkesztése
• A CC/CV prioritási mód kiválasztása ideális az akkumulátor- és LED-ipar számára
• Állítható fordulatszám
• Nagy hatékonyságú és nagy teljesítménysűrűségű tápegység

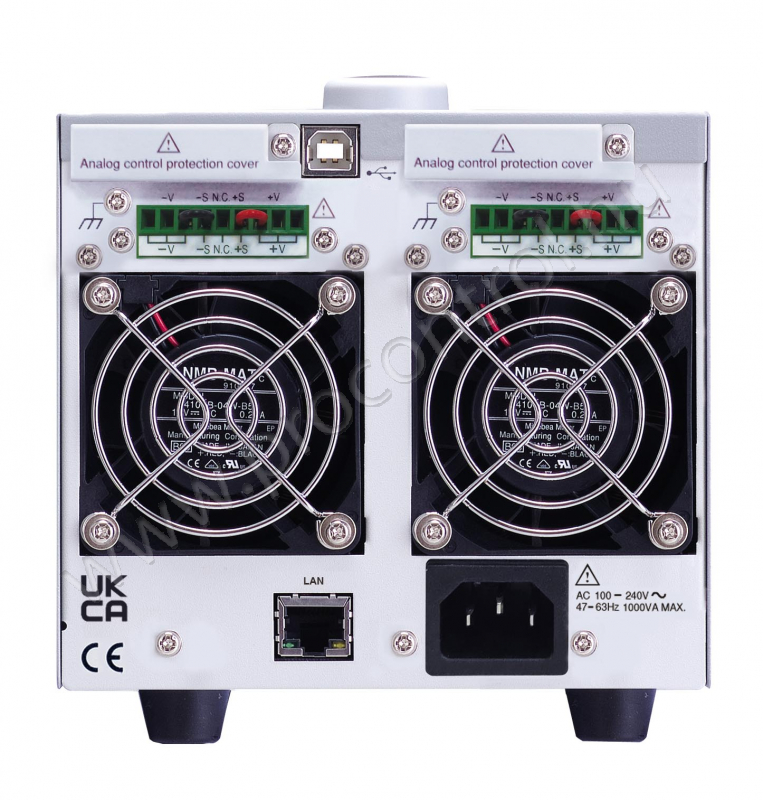

• Szabványos kommunikációs interfészek: LAN, USB, külső analóg távirányító terminál
• Opcionális kommunikációs interfészek: GPIB-USB adapter, RS232-USB kábel
• Támogatja a LabVIEW illesztőprogramot

A csomag tartalma

• GTL-123 Test Lead x 1(Per Channel for Low Voltage Module 30V/40V/80V/160V), Power Cord x 1(Region dependent), GTL-240 USB Cable ” L “ Type x 1
• PSW-004 Basic Accessories Kit x 1(Low Volage Module 30V/40V/80V/160V), Includes : M4 Terminal screws and washers x 2, Air Filter x 1, Analog control protection dummy x 1, Analog control lock lever x 1, M8 terminal bolts, nuts and washers x 2
• PSW-008 Basic Accessories kit for 250V/800V module
• PSW-009 Output terminal cover for 30V/40V/80V/160V module
• PSW-011 Output terminal cover for 250V/800V module
• PSW-012 High voltage output terminal for 250V/800V module

Mentés

Műszaki leírás

A következő kiválasztási szabályok szerint választhat a két- és háromcsatornás modelleknél:
A kétcsatornás modellek két feszültségmodulból, míg a háromcsatornás modellek három feszültségmodulból állnak.
Elnevezés:
PSW-Power-Module-CH1-CHl2(-CH3)
Power: max 720W, max1080W
Module: L - Low Voltage Module (1-30V, 2-40V, 4-80V, 5-160V); H - High Voltage Module: (6-250V, 8-800V)
CH1, CH2 (, CH3): 1-30V, 2-40V, 4-80V, 5-160V, 6-250V, 8-800V

Típusok

PSW-720L11
PSW-720L12
PSW-720L14
PSW-720L15
PSW-720L22
PSW-720L24
PSW-720L25
PSW-720L44
PSW-720L45
PSW-720L55
PSW-720H66
PSW-720H68
PSW-720H88

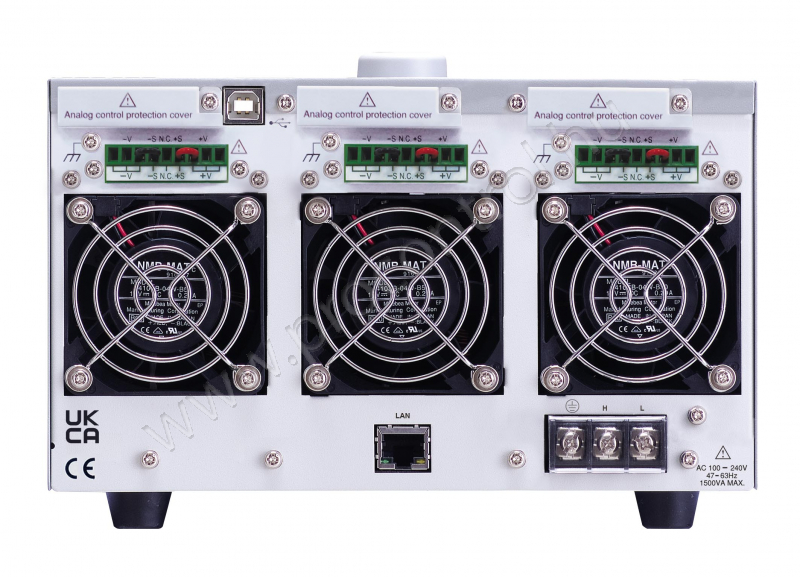

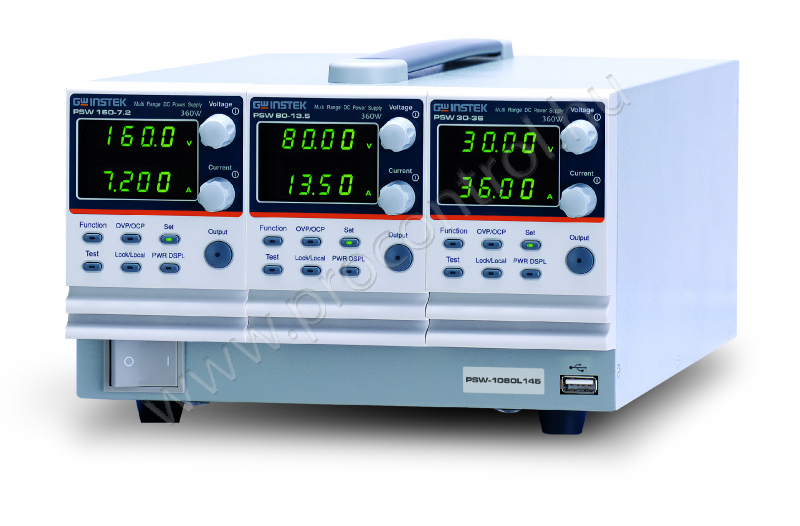

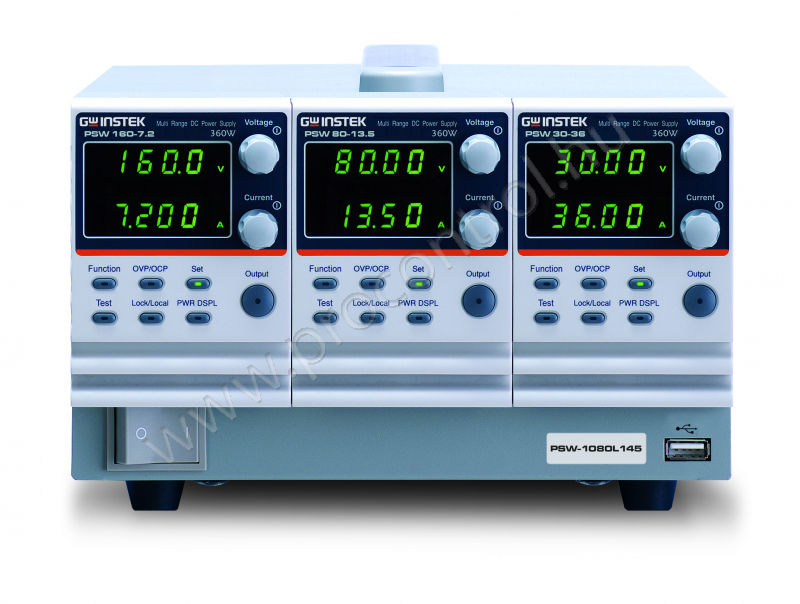

PSW-1080L111
PSW-1080L112
PSW-1080L114
PSW-1080L115
PSW-1080L122
PSW-1080L124
PSW-1080L125
PSW-1080L144
PSW-1080L145
PSW-1080L155
PSW-1080L222
PSW-1080L224
PSW-1080L225
PSW-1080L244
PSW-1080L245
PSW-1080L255
PSW-1080L444
PSW-1080L445
PSW-1080L455
PSW-1080L555
PSW-1080H666
PSW-1080H668
PSW-1080H688
PSW-1080H888

Opciók

• PSW-001 Accessory Kit
• PSW-002 Simple IDC Tool
• PSW-003 Contact Removal Tool
• PSW-010 Large filter (Type II/III)
• GET-001 Extended Terminal with max. 30A (for Low Voltage Module 30V/40V/80V/160V)
• GET-002 Extended Terminal with max. 10A (for High Voltage Module 250V/800V)
• GET-005 Extended European Terminal with max. 20A (for Low Voltage Module 30V/40V/80V/160V)
• GTL-130 Test lead: 2 x red, 2 x black (for High Voltage Module 250V/800V)
• GTL-248 GPIB Cable, Double Shielded, 2000mm
• GTL-250 GPIB Cable, Double Shielded, 600mm
• GRA-410-E Rack Mount Adaptor
• GUG-001 GPIB to USB Adaptor
• GUR-001A Extended Terminal
