GW Instek GSG-2000 RF jelgenerátor

Rövid leírás

A GSG-2000 sorozat egy alapvető RF vektorjel/jelgenerátor, amely 9 kHz és 6 GHz közötti frekvenciatartományt fed le. Alkalmas kommunikációs oktatásban, rádiófrekvenciás alkatrészek tesztelésében (például erősítők, antennák és szűrők), autóipari elektronikus jelek tesztelésében és IoT-alkalmazásokban. Megfelel az RF termékek tesztelési követelményeinek a gyártási és fejlesztési szakaszokban. Fő versenytársaihoz képest a GSG-2000 sorozat kiváló specifikációkat kínál, beleértve a 20 dBm és -140 dBm közötti széles amplitúdójú kimeneti tartományt, -117 dBc/Hz alacsonyabb fáziszajt, valamint nagy frekvenciapontosságot 10 ppm frekvenciastabilitás mellett. A felhasználóknak lehetőségük van a frekvenciastabilitás fokozására az OCXO (Oven Controlled Crystal Oscillator) opció kiválasztásával, amely 10 ppb stabilitást biztosít.

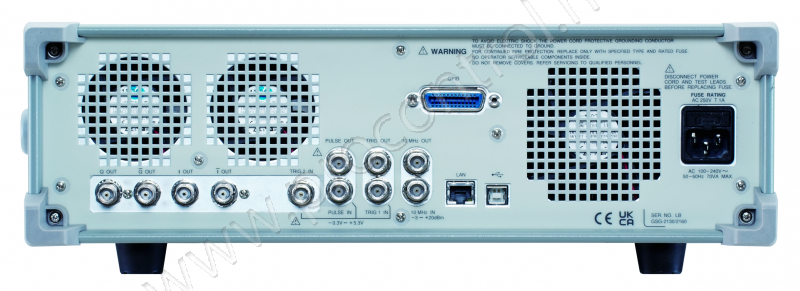

Ezenkívül a GSG-2000 sorozat LF jelet és impulzusjel kimenetet is biztosít. Az LF jel lehetővé teszi a felhasználók számára szinusz, négyzet, háromszög/rámpa, Gauss-zaj jelek kiadását, az impulzusjel kimenet pedig különböző szélességű pulzushullám-alkalmazásokat szimulálhat. A fenti jelkimeneteken kívül a GSG-2000 AM/FM/digitális IQ jelbemenetet, valamint független kimeneti portokat is biztosít a digitális I vagy Q jelekhez.

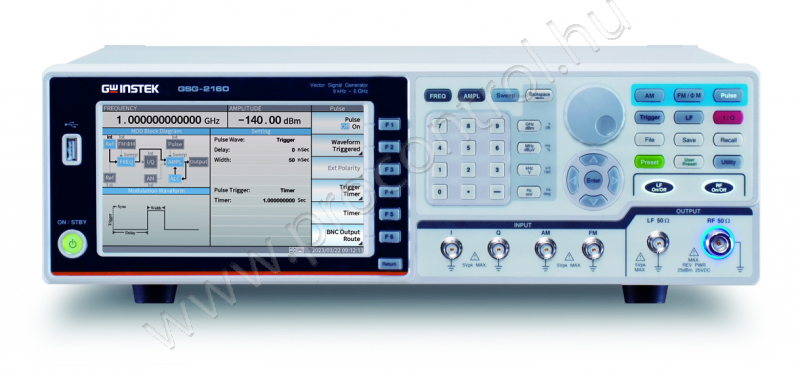

A GSG-2000 egy hét hüvelykes TFT LCD kijelzőt alkalmaz, A GSG-2000 3U magas szabványú rackmérethez készült.

Tulajdonságok

Frekvencia tartomány: 9kHz ~ 6GHz
Frekvencia felbontás: 1mHz
Szabványos 10 ppm frekvenciastabilitás, 2 ppm öregedési sebesség
- Opcionális AUX (OCXO): 10 ppb frekvenciastabilitás, 0,1 ppm öregedési sebesség
Amplitúdó tartomány: -140dBm és +20dBm
0,01 dBm amplitúdó beállítási felbontás
Az amplitúdó beállítási egysége: dBm, dBµV, Vrms
Fáziszaj: <-117dBc/Hz (valós) @1GHz kimenet és 20kHz offset
A digitális modulációs jel (I/Q) kimenetének mintavételi sebessége eléri a 180MSa/s-ot
Frekvencia/amplitúdó kapcsolási sebesség: ? 5ms
Beépített LF/RF jelkimenet, impulzusjel kimenet
A sorozat beépített AM, FM, PM analóg jelmodulációs funkciókkal rendelkezik

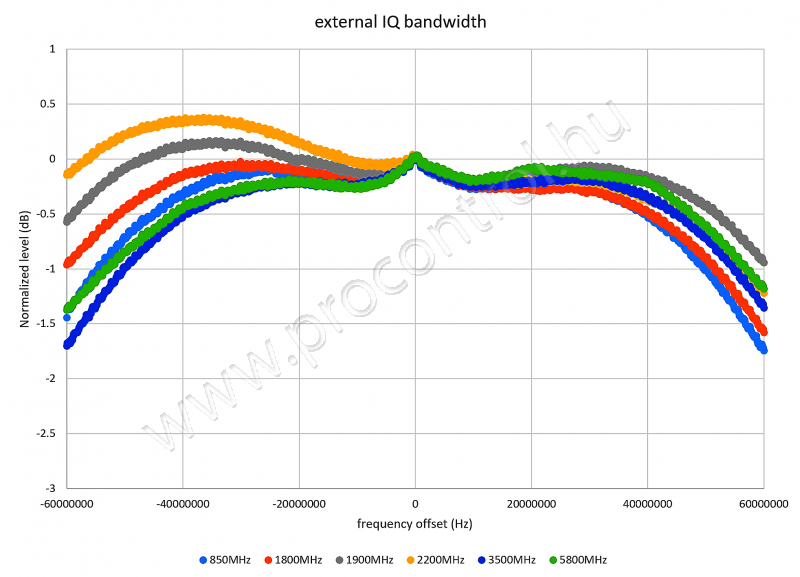

Támogatja az IQ modulációs jelkimenetet (csak GSG-2160)
- Akár 60 MHz-es alapsávi I vagy Q modulációs jelkimenet
- Akár 120 MHz-es RF I+Q modulációs jelkimenet
- Beépített ASK, PSK, APSK, QAM, FSK, MSK, öndefiniált IQ/FSK digitális jelmodulációs funkciók
USB, LAN és GPIB (opcionális) lehetőséget biztosít, a parancsok megfelelnek az SCPI szabványoknak

A csomag tartalma

tápkábel,
gyári bizonyítvány
biztonsági információk (a GSG-2000 már nem biztosít papíralapú kézikönyveket, kérjük, töltse le az összes fájlt a webhelyről)
Opcionális:
RACK a GSG-2000-hez (GRA-447)
